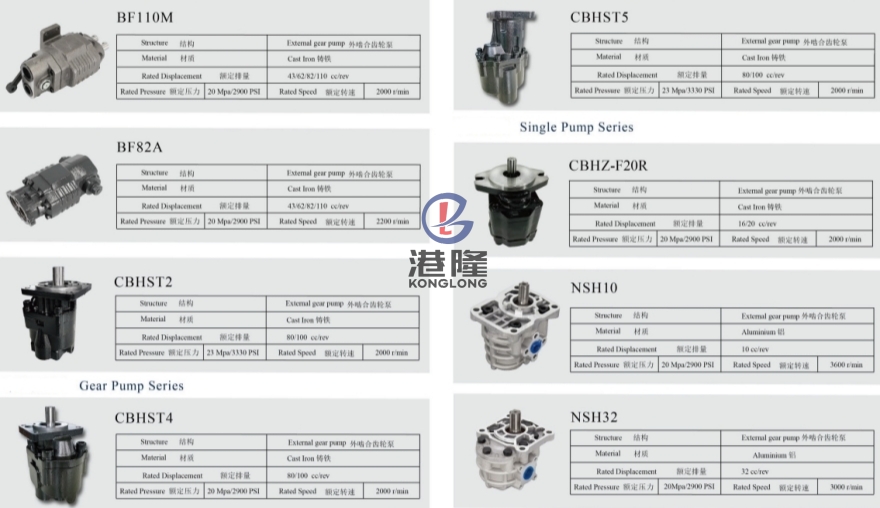

CBHZ-F20R系列齒輪泵：
CBHZ-F20R系列是**中高壓外嚙合液壓齒輪泵**，以其**低噪音、高容積效率、安裝靈活**等特性，廣泛應用于叉車、起重搬運機械、環保設備、輕工機械等液壓系統，是中小型液壓動力單元的理想選擇。
一、型號編碼精準解析
CBHZ-F20R系列型號編碼遵循行業標準，各部分含義清晰明確，便于快速選型：
| 代號 | 含義 | 說明 |
|------|------|------|
| CB | 齒輪泵基本型號 | 行業通用齒輪泵標識 |
| H | 壓力等級代號 | 中高壓等級，適配F級壓力標準 |
| Z | 結構特征代號 | 通常表示帶軸向間隙自動補償結構 |
| F | 壓力等級標識 | **額定壓力20MPa**，短時最高壓力可達25MPa |
| 20 | 公稱排量 | **20mL/r**，決定泵的理論流量 |
| R | 旋向標識 | **右旋（順時針）**，省略時默認右旋；L表示左旋（逆時針） |
| 后綴字母/數字 | 安裝形式/軸端/油口特征 | 如A（菱形法蘭）、L（螺紋油口）、P（平鍵軸伸）等 |

二、核心結構與性能優勢
 1. 創新結構設計
- **高強度耐磨鑄鐵殼體**：承載能力強，耐沖擊，適應惡劣工況，延長使用壽命
- **軸向間隙自動補償機構**：確保長期運行中保持**高容積效率**（≥90%），低轉速（400-600rpm）下仍表現優異
- **徑向液壓平衡設計**：減少齒輪與殼體摩擦，降低噪音，提高機械效率
- **自潤滑DU軸承系統**：無需額外潤滑，適應寬溫域（-20℃至100℃）工作環境
- **靈活配置接口**：輸入軸可選平鍵、矩形花鍵、SAE漸開線花鍵；進出油口支持螺紋/法蘭連接，可選擇后進后出、后進側出等方式
 2. 關鍵性能參數（F20R標準型）
| 參數項目 | 典型數值 | 備注 |
|----------|----------|------|
| 額定壓力 | **20MPa**（F級） | 短時最高壓力25MPa，適配中高壓液壓系統 |
| 公稱排量 | **20mL/r** | 理論流量=排量×轉速÷1000（L/min） |
| 轉速范圍 | 400-3000r/min | 額定轉速1500-2500r/min，低轉速效率優勢明顯 |
| 容積效率 | ≥90% | 軸向補償機構保障長期穩定效率 |
| 工作溫度 | -20℃至100℃ | 適配多數工業與工程機械工況 |
| 介質粘度 | 1-8°E（約15-1500cSt） | 適用于礦物油類液壓油，推薦使用ISO VG 32/46液壓油 |
| 噪音水平 | ≤72dB | 非對稱齒形雙模數齒輪設計，顯著降低嚙合噪音 |
 3. 突出性能特點
- **低噪音運行**：采用非對稱齒形雙模數齒輪，相比傳統齒輪泵噪音降低3-5dB，符合環保設備靜音要求
- **高效節能**：軸向補償+徑向平衡設計，容積效率與機械效率雙高，降低系統能耗
- **安裝靈活**：多種安裝形式（菱形法蘭為主）、軸伸類型和油口配置，適配狹小空間安裝
- **高可靠性**：自潤滑軸承+優質密封件，使用壽命可達6000小時以上，維護成本低
- **抗污染能力強**：特殊齒輪齒形設計，適應較寬油液清潔度范圍（NAS 9-10級）

三、適用領域與典型應用場景
CBHZ-F20R系列憑借其**中高壓、低噪音、高效率**特性，在以下領域獲得廣泛應用：
| 應用領域 | 典型設備 | 應用特點 |
|----------|----------|----------|
| 叉車與物流機械 | 電動叉車、內燃叉車、堆高車 | 提升系統、轉向系統液壓動力源，低噪音適配室內作業 |
| 起重搬運機械 | 小型起重機、升降平臺、液壓叉車 | 負載變化頻繁，要求壓力穩定、響應迅速 |
| 環保機械 | 垃圾壓縮車、清掃車、污水處理設備 | 低噪音符合環保要求，耐腐蝕適應特殊工況 |
| 輕工機械 | 包裝機械、印刷機械、注塑機輔助系統 | 空間緊湊，需要高效節能的液壓動力單元 |
| 農業機械 | 小型拖拉機、收割機液壓系統 | 適應野外作業環境，可靠性要求高 |

四、安裝與使用維護指南
 1. 安裝規范要點
- **同軸度要求**：泵軸與驅動軸同軸度≤0.1mm，采用彈性聯軸器連接，減少振動與磨損
- **吸油條件優化**：吸油高度≤0.5m，吸油管直徑≥泵入口直徑，避免吸油阻力過大；建議安裝100μm吸油過濾器
- **固定方式**：菱形法蘭安裝，螺栓均勻緊固，確保泵體水平放置，防止傾斜導致運行不穩定
- **油口連接**：進出油口密封可靠，推薦使用高壓密封圈，防止泄漏；根據旋向（R）確認進出油口方向
 2. 運行維護注意事項
- **初次啟動**：必須**灌滿液壓油**，手動盤車數圈，排除空氣，避免干摩擦損壞軸承和齒輪
- **壓力控制**：安全閥調節壓力不應超過額定壓力的1.25倍（≤25MPa），防止過載運行
- **油液管理**：定期檢查油液清潔度，建議使用10μm精度回油過濾器，油液污染度控制在NAS 8級以內；油溫控制在10-60℃，避免高溫加速油液老化
- **定期保養**：每2000小時檢查密封件和軸承狀態，必要時更換；每5000小時進行全面檢修，測量齒輪側隙和殼體磨損情況
 3. 常見故障排查
| 故障現象 | 可能原因 | 解決方法 |
|----------|----------|----------|
| 壓力不足 | 軸向間隙過大、密封件損壞、吸油管路泄漏 | 檢查補償機構、更換密封件、緊固吸油管接頭 |
| 噪音異常 | 同軸度超差、油液粘度不當、齒輪磨損 | 調整同軸度、更換適配粘度油液、檢修齒輪組件 |
| 油溫過高 | 流量不足、冷卻系統故障、軸承潤滑不良 | 檢查系統流量、清理冷卻器、更換軸承 |
| 泄漏嚴重 | 密封件老化、安裝螺栓松動、殼體變形 | 更換密封件、均勻緊固螺栓、檢查殼體平整度 |

五、精準選型指南
1. **壓力匹配**：系統工作壓力≤20MPa時優先選擇F級CBHZ-F20R系列，短時峰值壓力不超過25MPa
2. **流量計算**：理論流量（L/min）= 20（mL/r）× 轉速（r/min）÷ 1000，根據執行元件需求確定轉速范圍
3. **安裝適配**：
   - 安裝形式：根據設備空間選擇菱形法蘭（A）或其他安裝方式
   - 軸伸類型：匹配動力源輸出軸，平鍵（P）、矩形花鍵（H4/H6）或SAE花鍵可選
   - 油口形式：螺紋（L）或法蘭連接，根據管路布局選擇進出油口方向
4. **旋向確認**：根據動力源轉向選擇R（右旋）或L（左旋），確保與系統匹配
